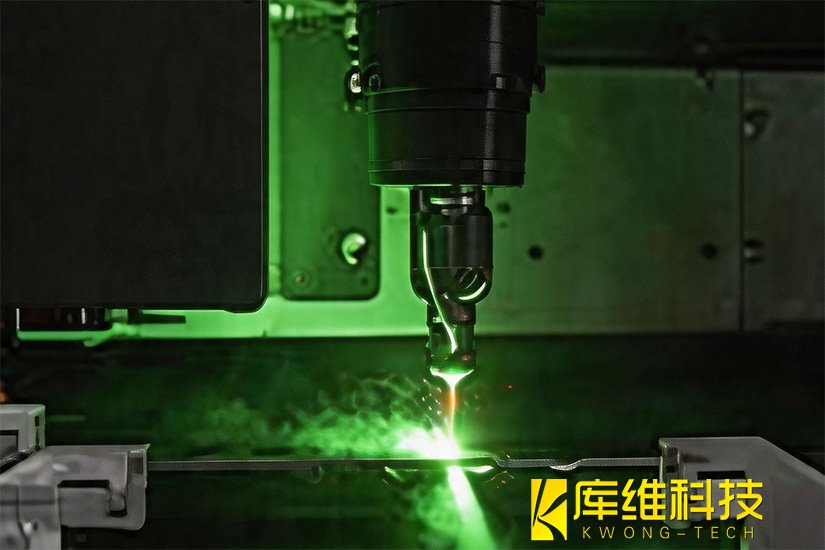

在追求極致精度的現代制造業中，工程師們一直試圖擺脫傳統激光加工帶來的“熱損傷”與“機械應力”，水導激光的復合加工技術應運而生。它巧妙地將“光”與“水”融為一體，堪稱精密制造領域的一場革命。
一、水束光纖是如何傳導與聚焦的？
傳導機制：當高能激光束以特定的角度射入一股極細的高壓水射流（通常直徑僅為30-80微米）時，由于水和空氣的折射率存在顯著差異，激光在水與空氣的界面上會發生全內反射。這就如同光線在實體光纖中傳播一樣，激光被完美地“鎖”在了水柱內部，沿著水束的路徑低損耗地傳輸到工件表面。
傳導過程分為三步：
1、耦合階段：納秒脈沖激光（常用532nm綠光或1064nm紅外光）通過光學窗口精準聚焦，以正確角度耦合進入噴嘴處的水射流
2、全反射傳輸：激光在水射流內部不斷發生全內反射，被"囚禁"在直徑恒定的水柱中穩定傳輸
3、能量傳遞：水射流引導激光到達工件表面，實現材料的精密切割或鉆孔
聚焦機制：水導激光的聚焦機制與傳統激光截然不同。傳統激光在空氣中傳輸時，能量會因發散而衰減，導致加工精度下降。而水導激光通過高壓水射流的全反射效應，將激光能量約束在極小的范圍內，保持著微米級別的極高穩定性，形成“液態聚焦”效果，使得激光能量能夠持續、均勻地聚焦于加工點上，從而實現亞毫米級的超高精度加工。
優勢體現在三方面：
-
深聚焦能力：水束的穩定傳輸突破了空氣介質的限制，可實現更深焦距的加工。在航空發動機渦輪葉片氣膜孔加工中，水導激光能完成深徑比達20:1的微孔加工，孔徑公差控制在±0.1微米以內。
-
高精度控制：水流的層流狀態與均勻折射率分布，使激光能量分布更均勻，加工表面粗糙度可低至Ra≤0.4微米。在心血管支架制造中，水導激光切割316L不銹鋼的表面粗糙度從傳統激光的2.8微米降至0.9微米，徹底消除毛刺風險。
-
動態自適應聚焦：水束的自愈合能力（高頻脈沖激光下快速恢復傳輸通道）可自動補償加工中的微小振動，確保能量持續穩定傳輸。在碳化硅晶圓切割中，水導激光將熱影響區壓縮至50微米以內，材料利用率提升至85%，而傳統工藝的熱影響區寬度超過250微米。
二、 為什么選擇水導激光？三大優勢
-
真正的“冷加工”：傳統激光容易產生極高的局部溫度，導致材料邊緣氧化、碳化甚至產生微裂紋。而在水導激光中，高速水流（可達150m/s）不僅是光的導體，更是極佳的散熱器。它能瞬間帶走加工產生的熱量，將熱影響區（HAZ）壓縮至極小（甚至不到10微米），從根本上杜絕了熱損傷。
-
無錐度與無毛刺：由于水束直徑均勻且激光能量分布一致，切割出來的縫隙上下等寬，完美解決了傳統激光加工常見的“喇叭口”現象。同時，水流的強大沖刷力能將熔融殘渣即時帶走，工件邊緣光滑整潔，省去了繁瑣的二次打磨工序。
-
“一刀切”的萬能適用性：無論是超硬（如金剛石、碳化硅）、超脆（如陶瓷、玻璃）還是高韌性材料，水導激光都能以非接觸的方式輕松應對，且不會在材料表面留下機械應力。
三、 水導激光的硬核應用案例
案例一：氮化硅陶瓷齒輪（微型傳動件）
工件參數：Φ2mm × 3mm 的氮化硅（Si?N?）陶瓷齒輪。陶瓷極難加工，稍有不慎就會產生微裂紋。
加工方案：采用532nm綠光激光耦合50μm直徑水射流，配合300bar水壓，采用“淺切多遍”策略。
加工效果：齒形誤差控制在驚人的 ±2μm? 以內，表面粗糙度低至 Ra<0.2μm，完全滿足了航空航天級微型傳動部件的嚴苛要求。
案例二：航空7075鋁合金格柵（飛機蒙皮）
工件參數：3mm厚的7075-T6航空鋁合金板材，需加工復雜的方格與六方格柵。
加工方案：使用1064nm波長、400W功率的納秒激光，耦合至50μm微水射流中，輔以15MPa水壓。
加工效果：側壁徹底無毛刺，重熔層極薄（≤3μm），熱影響區（HAZ）被死死壓制在 3μm以下。不僅微觀質量優異，單件加工時間還縮短了60%。
從微觀的陶瓷齒輪到宏觀的飛機蒙皮，水導激光加工技術正以其“無熱損傷、高精度、高兼容”的特性，重塑著人類對材料極限的加工能力。光與水的這支舞蹈，無疑將為未來的精密制造譜寫更多可能。
