4kW光纖激光+500Hz脈沖模式在2.25Cr-1Mo鋼厚板焊接中的應用
發布日期:2026-03-19 10:09 ????瀏覽量:
2.25Cr-1Mo鋼厚板因優異的抗氫腐蝕與抗高溫蠕變性能,被廣泛應用于核反應堆壓力殼、加氫反應器等核心設備部件上。針對15-40mm厚板焊接需求,采用"4kW光纖激光+500Hz脈沖模式"的復合焊接方案,通過技術創新突破傳統焊接瓶頸,實現高效高質量焊接。本文將深入解析該方案的技術細節與核心優勢。


一、技術優勢

1、低熱輸入與精準控形?

傳統焊接工藝(如埋弧焊)熱輸入通常超過20kJ/cm,易導致晶粒粗化(晶粒度>80μm),降低材料抗蠕變性能。而4kW光纖激光采用500Hz脈沖模式,通過高頻能量脈沖的間歇性作用,將熱輸入控制在8kJ/cm以下,熱影響區寬度≤0.5mm,晶粒度可穩定在50μm以下。負離焦(焦點位于工件下方)技術結合脈沖能量調制,使熔深達8-12mm(15mm厚板單道焊透),熔寬比達3:1,顯著減少坡口填充量。

2、高動態穩定性與抗缺陷能力?

500Hz脈沖頻率通過高頻電磁攪拌作用,有效抑制熔池流動不穩定性,減少氣孔和未熔合缺陷。配合激光視覺跟蹤系統實時監測焊縫偏移,動態調整焊槍位置(精度±0.1mm),結合雙反饋控制系統(激光測距+電弧電壓),確保熔池凝固速率均勻,接頭沖擊韌性提升至80J以上(傳統工藝約50J)。

3、工藝兼容性與自動化潛力?

該方案易于集成自動化生產線,支持與窄間隙埋弧焊、機器人焊接單元的協同作業,可實現批量化、標準化生產。在實際40mm厚板焊接案例中,采用“激光打底+埋弧填充”復合工藝,總焊接時間縮短至傳統工藝的1/3,人工干預減少70%。而且我們還能通過MES系統集成,實現焊接參數的云端存儲與智能優化,為工藝迭代提供數據支撐。

二、核心參數與工藝細節

1、激光系統配置?

光源:4kW連續光纖激光器(波長1070nm),峰值功率可達6kW(脈沖模式下);
脈沖參數:頻率500Hz,脈寬0.5-2ms,峰值功率密度>10?W/cm²;
光路設計:多模光纖傳輸(M²<1.3),配備動態聚焦鏡實現±2mm離焦量調節。

2、焊接工藝參數?

參數 設定值 作用機理
焊接速度 1.8-2.5m/min 平衡熔深與熱積累,避免馬氏體生成
保護氣體 98%Ar+2%H?(流量15L/min) 抑制氧化,增強熔池流動性
送絲速度 3-6m/min(ER55-B2焊絲) 動態補償熔池收縮,控制稀釋率<15%
坡口形式 圓底U型(側壁角度8°) 減少側壁未熔合風險

三、行業應用案例價值

在浙江某KC壓力容器企業的實際應用案例中,該方案實現了以下突破:
  • 40mm厚板單層焊接時間從傳統工藝的6小時縮短至1.8小時,產能提升140%;
  • 焊材消耗減少30%,返工率從5%降至1.2%,年節省成本超200萬元;
  • 焊縫UT檢測合格率從85%提升至98%,關鍵部件服役壽命延長至設計壽命的1.5倍。

四、方案應用溫馨提示

  • 焊前準備:鋼板表面清理氧化皮、油污等雜質
  • 預熱處理:根據板厚進行150-250℃預熱,防止冷裂紋產生
  • 焊后熱處理:焊接完成后進行680-720℃回火處理,消除殘余應力
該方案通過中國特種設備檢測研究院認證,符合ASME BPVC.Ⅱ.A標準。“4kW光纖激光+500Hz脈沖模式”焊接方案通過能量密度與動態控制的精準平衡,為2.25Cr-1Mo鋼厚板焊接提供了高效、穩定、低耗的解決方案。


相關文章

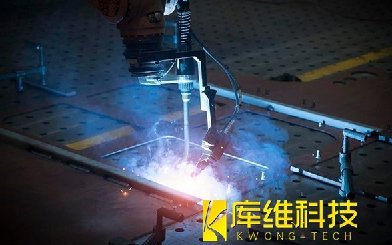

激光焊接堆積物難題的5大行業解決方案解析
激光焊接堆積物難題的5大行業解決方案解析
藍光激光焊接VS傳統紅外焊接:為何銅材加工需升級?
藍光激光焊接VS傳統紅外焊接:為何銅材加工需升級?

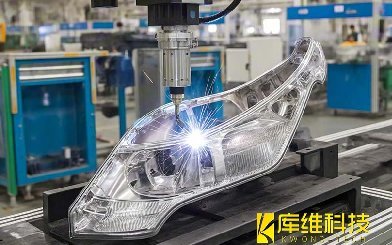

熱塑性材料高效焊接新方案:熱塑性材料激光焊接技術
熱塑性材料高效焊接新方案:熱塑性材料激光焊接技術
鋁銅異種材料焊接技術:攻克鋁銅異種連接難題
鋁銅異種材料焊接技術:攻克鋁銅異種連接難題

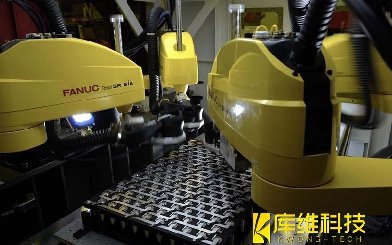

新能源汽車電池模組激光焊接:如何實現高精度與高效率的完美平衡?
新能源汽車電池模組激光焊接:如何實現高精度與高效率的完美平衡?

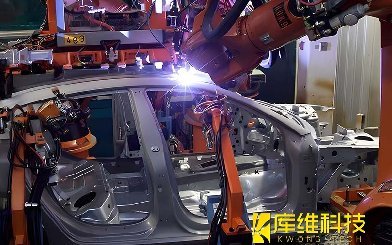

在激光焊接中材料相關參數對焊接的影響
在激光焊接中材料相關參數對焊接的影響

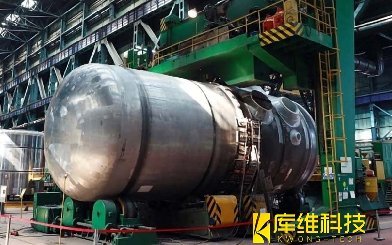

特種壓力容器焊接:高溫高壓環境下的自動化工藝突破
特種壓力容器焊接:高溫高壓環境下的自動化工藝突破

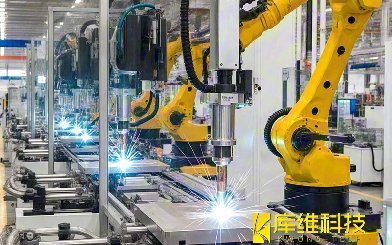

鋁銅異種金屬激光焊接填充物選擇:類型、作用機制及選型
鋁銅異種金屬激光焊接填充物選擇:類型、作用機制及選型

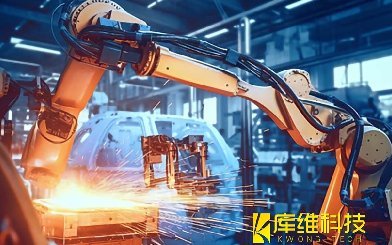

激光焊接機的冷卻方式有哪些?從原理到選型的專業指南!
